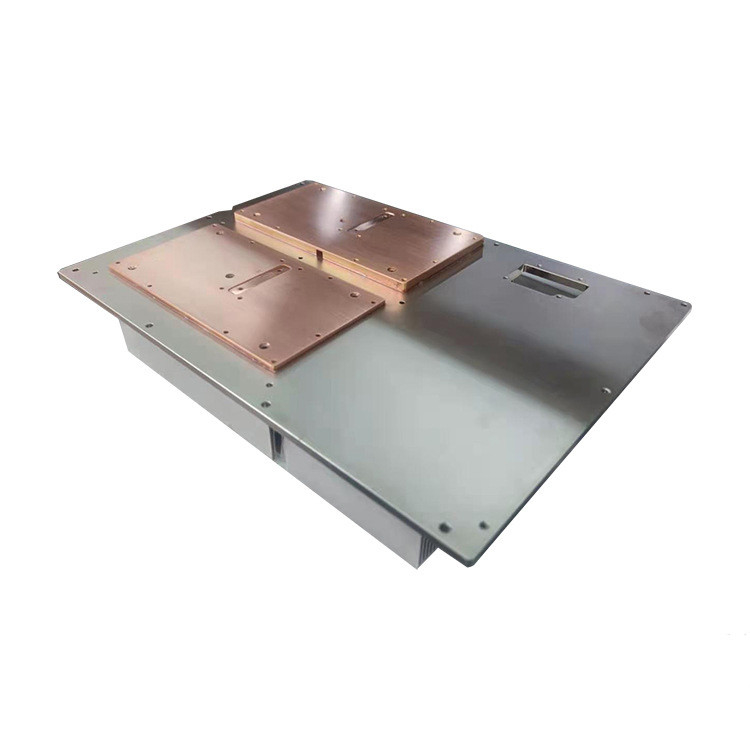

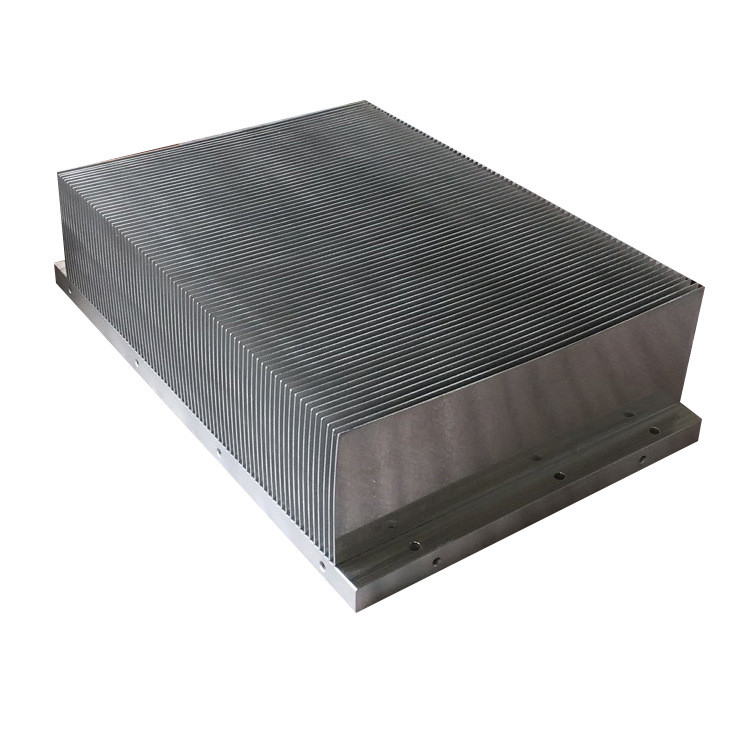

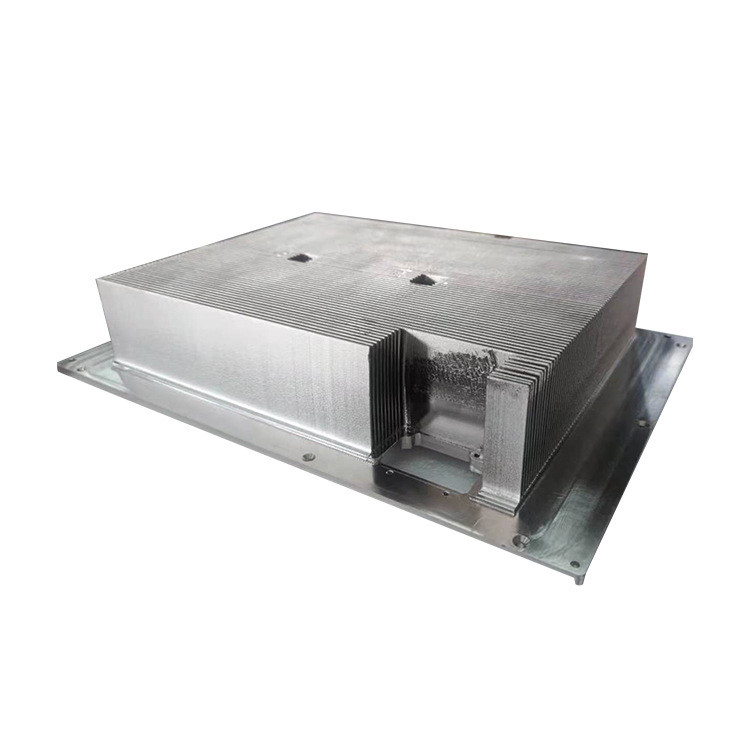

Deskripsi Kualitas Layanan Khusus Aluminium1060 Skived Fin Heat Sink Dengan Pipa Panas

Deskripsi Heat Sink Sirip Tembaga Skived

Heat sink aluminium skived menawarkan pembuangan panas maksimum dalam aplikasi yang memiliki aliran udara tinggi dan ruang kecil.Konduktivitas termal aluminium (~226 W/mK) adalah yang tertinggi di antara semua logam komersial, dan teknologi skiving memungkinkan heat sink memiliki sirip yang sangat tipis, rasio aspek tinggi, dan kerapatan sirip tinggi.Karena sirip merupakan bagian integral dari alas, heat sink aluminium yang dikikis memberikan konduktivitas termal terbaik antara sirip dan alas.Ketika dioptimalkan untuk aplikasi tertentu, heat sink Aluminium yang dikikis menawarkan kinerja yang luar biasa dibandingkan solusi termal lainnya dalam ruang kecil.Dalam beberapa aplikasi, teknologi skiving juga merupakan metode yang paling hemat biaya dan andal untuk memproduksi heat sink yang memenuhi permintaan termal yang tinggi.

Spesifikasi Wastafel Panas Skived

Pedoman Desain

1. Bahan: Tembaga (C11000) atau Aluminium (6063/1060)
2. Lebar maksimum: tidak terbatas
3. Panjang sirip maksimum: 500 mm (20″)
4. Tinggi sirip maksimum: 100 mm (4”)
5. Tinggi sirip yang disarankan: <50 mm (2”)
6. Ketebalan yang direkomendasikan untuk sirip aluminium: 0,2-1,2 mm (0,008-0,047")
7. Ketebalan yang disarankan untuk sirip tembaga: 0,1-0,6 mm (0,004-0,024")
8. Jarak sirip minimum (celah): 0,1 mm (0,004”)
9. Jarak sirip maksimum (celah): 8,0 mm (0,31”)

Bagaimana Heatsink Skived diproduksi?

Heatsink Skived diproduksi menggunakan mesin skiving yang menggunakan pisau untuk memotong material menjadi irisan tipis, dan kemudian mendorong sirip skiving ke atas.Untuk aplikasi heatsink, pembuatan sirip ultra tipis dimungkinkan, dan kami telah menghasilkan sirip setipis 0,008”.Proses ini memungkinkan rasio aspek tinggi yang memberikan luas permukaan lebih besar untuk pembuangan panas maksimum.Kami biasanya menggunakan proses ini untuk heatsink yang dilapisi tembaga, namun dapat juga menggunakan Aluminium Skiving.Karena ini sangat mudah diatur, biasanya ada biaya pengaturan minimal yang memungkinkan pembuatan prototipe desain baru dengan cepat.Dimungkinkan untuk mengerjakan fitur tambahan setelah proses skiving selesai, tetapi membutuhkan pengalaman untuk menghindari tekanan pada heatsink.

Fitur Wastafel Panas Aluminium

Proses skiving memungkinkan kepadatan sirip tinggi dan geometri heat sink sirip tipis untuk kinerja termal yang optimal.Dengan mengemas sebanyak mungkin luas permukaan sirip ke dalam volume tertentu, heat sink sirip skived memiliki perpindahan panas yang lebih besar daripada heat sink konstruksi satu bagian lainnya seperti heat sink aluminium ekstrusi.Dibandingkan dengan aluminium ekstrusi, fabrikasi heat sink sirip skived tidak bergantung pada perkakas yang mahal, memberikan fleksibilitas desain yang lebih besar dan pembuatan prototipe yang lebih cepat.Sebagai gantinya, setiap sirip dipotong secara terpisah menggunakan alat yang sama yang memungkinkan biaya perkakas lebih rendah.Hal ini memungkinkan Teknologi Fodor untuk sepenuhnya menyesuaikan komponen sirip skived untuk produk Anda, yang juga mencakup aplikasi pendingin cair.

Proses Melewati

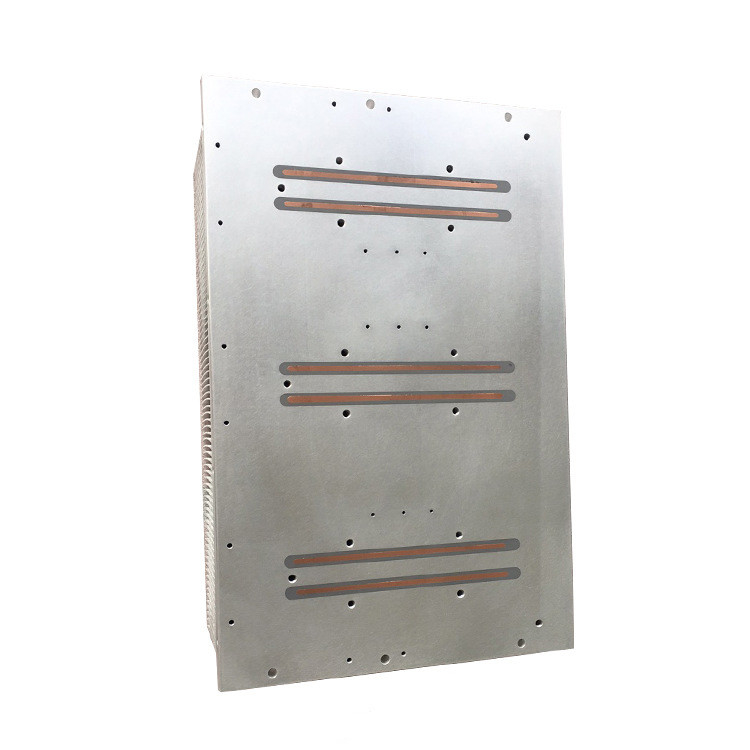

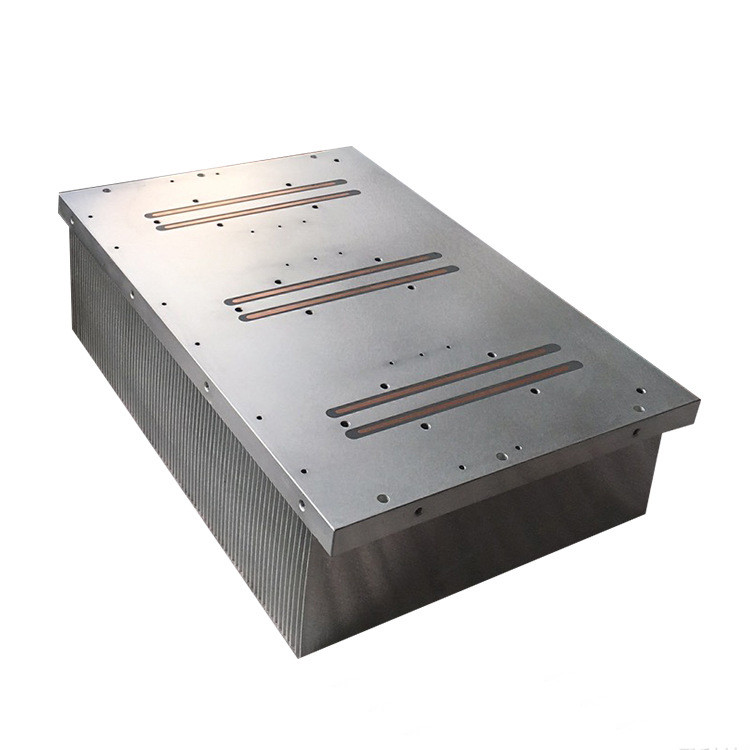

Heat sink yang dikikis diproduksi dengan mengupas sirip dari batangan tembaga atau aluminium padat, menggunakan alat pisau yang tajam dan dikontrol secara akurat.Alat ini mencukur sedikit ketebalan material, mengangkatnya dan menekuknya secara vertikal untuk membentuk sirip.Heat sink akhir dapat dikerjakan dengan menggunakan teknik fabrikasi normal, seperti permesinan CNC.Heat sink yang terlepas membutuhkan biaya perkakas minimal, yang menjadikannya solusi hemat biaya.Heat sink yang diselipkan juga dapat disesuaikan dengan pipa panas tertanam untuk lebih meningkatkan kinerja.

Aplikasi Heat Sink Aluminium

Heat sink tembaga skived menghasilkan pembuangan panas maksimum dalam aplikasi dengan ruang terbatas dan tingkat ventilasi yang tinggi.Mereka adalah solusi hemat biaya ketika mempertimbangkan biaya perkakas yang rendah dan luas permukaan sirip yang dioptimalkan.

Heat sink sirip skived biasanya ditemukan dalam aplikasi berikut:

1. Komputer dan komponen elektronik
2. Peralatan telekomunikasi
3. Peralatan dan komponen industri
4. Lampu penerangan dan industri peralatan rumah tangga
5. Komponen otomotif

Heat sink yang terpotong dapat dibuat dari aluminium atau tembaga yang memungkinkan solusi tembaga satu bagian penuh untuk pendinginan kinerja tinggi.Heat sink sirip skived tembaga standar Fodor tersedia dengan attachment pin Shurlock untuk pemasangan yang andal dan perakitan yang mudah.

Untuk pemodelan termal cepat dan perbandingan beberapa konstruksi heat sink, silakan coba hubungi kami, kami dapat menawarkan desain gratis.
